| 步距角精度 | Step Accuracy | ± 5% |
| 溫升 | Temperature Rise | 80 ℃ Max |
| 絕緣電阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 環境溫度 | Ambient Temperature | -20℃~+50℃ |
| 絕緣強度 | Dielectric Strength | 500VAC 1 minute |
| 最大徑向負荷 | Max Radial Force | 75N (20mm from front flange) |
| 最大軸向負荷 | Max Axial Force | 15N |
|
電機 型號 |
步距角 (°/Step) |
引線數 (NO.) |
電壓 (V) |
電流 (A/Phase) |
電阻 (Ω/Phase) |
電感 (mH/Phase) |
靜轉矩 (kg.cm) |

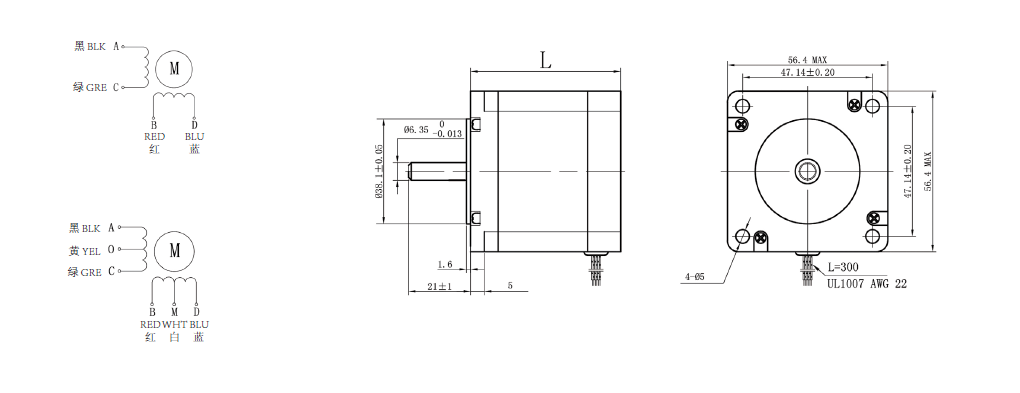

機身高度 L(mm) |
重量 (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGHM002-01 | 0.9 | 6 | 2.8 | 2.0 | 1.4 | 2.0 | 3.5 | 41 | 0.45 |
| 57BYGHM200-03A | 0.9 | 4 | 3.4 | 1.0 | 3.4 | 12 | 7.0 | 51 | 0.56 |
| 57BYGHM203-04 | 0.9 | 6 | 12 | 0.38 | 32.0 | 38 | 5.5 | 51 | 0.56 |
| 57BYGHM401-09 | 0.9 | 6 | 7.4 | 1.0 | 7.4 | 17 | 9.0 | 56 | 0.70 |
| 57BYGHM414 | 0.9 | 4 | 1.7 | 4.2 | 0.4 | 1.0 | 11 | 56 | 0.70 |
| 57BYGHM604-17 | 0.9 | 4 | 3.2 | 2.8 | 1.13 | 6.4 | 15 | 78 | 1.00 |
| 57BYGHM601-05 | 0.9 | 6 | 8.6 | 1.0 | 8.6 | 20 | 13 | 78 | 1.00 |
*以上僅為代表產品，派生產品可按客戶需求定制。
*該產品可適配42，52，56減速箱。
